"Das Bow-Tie-Diagramm stellt eine Momentaufnahme der Ursachen/Gefahren und der Folgen der wichtigsten Szenarien und Steuerelemente dar."

Die Bow-Tie Analyse ist eine strukturierte, qualitative Methode zur Risikoeinschรคtzung. Das Bow-Tie Diagramm kombiniert die Ursachen– bzw. Gefahrenkette (Fehlerbaum) als auch die Konsequenz-Schrittkette (Ereignisbaum) kombiniert. Der Fehlerbaum auf der linken Seite und der Ereignisbaum auf der rechten Seite werden durch das dazugehรถrige Top-Event (z. B. Produktfreisetzung) in der Mitte verbunden.

Ein Bow-Tie-Diagramm soll, wenn mรถglich, fรผr alle Major-Accident-Hazards (MAH) erstellt werden, welche gegebenenfalls in einer Gefahren- und Risikoanalyse zu identifizieren sind.

Das Bow-Tie-Diagramm stellt eine Momentaufnahme der Ursachen/Gefahren und der Folgen der wichtigsten Szenarien und Steuerelemente zum Zeitpunkt der Analyse dar, wie auch der Barrieren, welche zur Verhinderung des Eintritts des unerwรผnschten Ereignisses, aber auch zur Begrenzung der Auswirkung, eingesetzt werden. Sobald die Prรผfung abgeschlossen ist, kann sich die Situation รคndern, daย etwa KontrollmaรŸnahmen wirksam geworden sind.

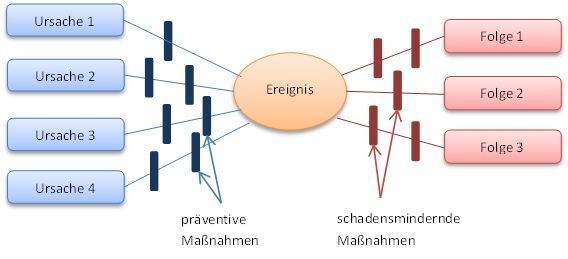

Ein Bow-Tie-Diagramm entsteht durch die Darstellung folgender โ€žBausteineโ€œ:

  • Gefรคhrdung (z.ย B.: Vorhandensein von Kohlenwasserstoffen)
  • Top-Event aufgrund der Gefรคhrdung (z.ย B.: Produktfreisetzung)
  • Ursachen, die das Eintreten des Top-Events ermรถglichen
  • Auswirkungen durch das Eintreten des Top-Events
  • Barrieren, welche ursachenseitig das Eintreten des Top-Events verhindern sollen (prรคventive Kontroll-Barrieren)
  • Barrieren, welche nach Eintreten des Top-Events das SchadensausmaรŸ reduzieren sollen (mitigative Barrieren)

Ein Bow-Tie-Diagramm soll, wenn mรถglich, fรผr alle Major-Accident-Hazards (MAH) erstellt werden, welcheย gegebenenfalls in einer Gefahren- und Risikoanalyse zu identifizieren sind.
